Mesin gambar kawat vertikal terbalik: wawasan teknis yang mendalam

Perkenalan
Menggambar kawat adalah proses pengerjaan logam mendasar yang digunakan untuk mengurangi penampang kawat dengan menariknya melalui serangkaian mati. Secara tradisional, proses ini telah dilakukan dengan menggunakan mesin gambar kawat vertikal horizontal atau standar. Namun, mesin gambar kawat vertikal terbalik menyajikan konfigurasi yang unik dan inovatif yang menawarkan keunggulan spesifik untuk menggambar kabel berdiameter besar atau ketika berhadapan dengan gulungan yang berat, sulit ditangani, atau membutuhkan presisi dan keamanan.

Artikel ini mengeksplorasi desain, fungsi, keuntungan, aplikasi, dan pertimbangan teknis dari mesin gambar kawat vertikal terbalik.

1. Apa itu mesin gambar kawat vertikal terbalik?
Vertikal terbalik mesin gambar kawat adalah jenis peralatan menggambar kawat di mana capstan (drum drum) dan sistem pengambilan terletak di bawah die, berbeda dengan mesin konvensional. Dalam konfigurasi ini, kawat ditarik ke atas melalui dadu, dan kemudian melilit capstan atau langsung melingkar ke dalam bundel besar (koil) di atas atau di dekatnya. Pengaturan terbalik ini sangat efektif untuk menggambar kabel berdiameter besar atau bahan daktilitas rendah seperti baja, baja tahan karat, tembaga, dan aluminium.

Prinsip inti:
Capstan gambar terletak di bawah dadu.

Kawat ditarik secara vertikal ke atas.

Meluncur dilakukan di atas mekanisme menggambar.

2. Prinsip Desain dan Kerja
Tata letak khas mesin gambar kawat vertikal terbalik mencakup komponen berikut:

A. Die Box and Die Holder
Die, sering terbuat dari tungsten karbida atau berlian polikristalin (PCD), dipasang dalam kotak die yang mungkin termasuk sistem pendingin atau pelumasan.

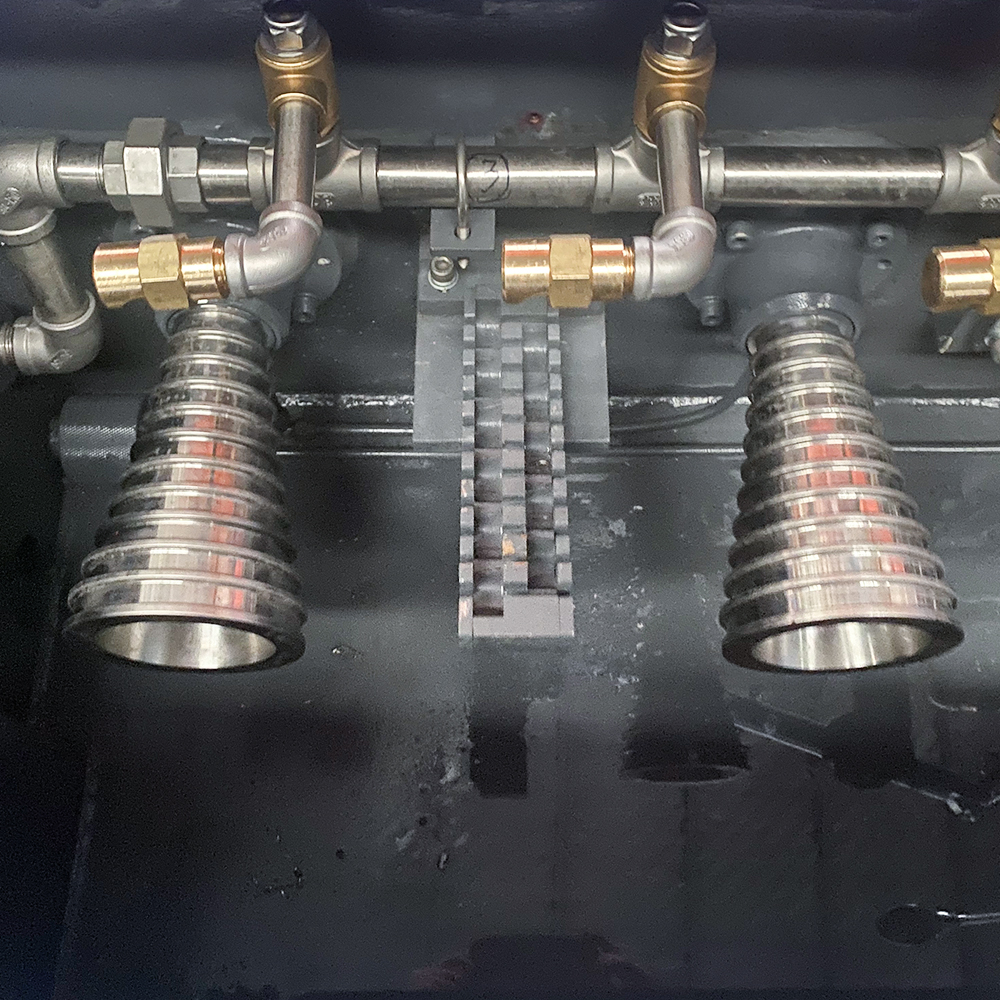

B. Menggambar capstan (drum)
Diposisikan di bawah dadu, capstan menarik kawat ke atas. Seringkali berlekuk atau dilapisi dengan bahan yang dikeraskan untuk ketahanan aus. Didorong oleh motor dengan kontrol torsi yang tepat.

C. Sistem pengambilan
Tidak seperti mesin tradisional yang menarik kawat ke bawah, mesin vertikal terbalik memungkinkan kawat untuk bergabung menjadi keranjang vertikal besar atau gulungan yang ditempatkan di atas mesin atau ke satu sisi.

D. Sistem Pelumasan
Pelumas gambar kering atau basah digunakan tergantung pada bahannya. Orientasi vertikal membantu menguras dan menggunakan kembali pelumas secara efisien.

e. Sistem Kontrol
Mesin modern menggunakan PLC (pengontrol logika yang dapat diprogram) dan panel HMI (antarmuka manusia-mesin) untuk kecepatan, torsi, dan kontrol sinkronisasi.

3. Keuntungan konfigurasi vertikal terbalik
A. Berguling-guling yang dibantu gravitasi
Mesin mendapat manfaat dari gravitasi hingga secara alami membantu memandu kawat menjadi gulungan besar atau pembawa, terutama berguna untuk kabel pengukur berat.

B. Mengurangi pembengkokan kawat
Ada tegangan lentur minimal karena kawat ditarik dalam garis vertikal lurus, mengurangi risiko kerusakan dan meningkatkan lapisan permukaan.

C. Kemudahan menangani gulungan besar
Mesin vertikal terbalik sangat ideal untuk kumparan kawat besar yang sulit dikelola dalam pengaturan horizontal tradisional.

D. Peningkatan pemulihan pelumasan
Karena gravitasi menarik kelebihan pelumas ke bawah, itu dapat dikumpulkan lebih efisien, menghasilkan operasi yang lebih bersih dan konsumsi pelumas yang lebih rendah.

e. Ruang lantai yang kompak
Karena banyak operasi menggambar vertikal, mesin ini bisa lebih efisien ruang di beberapa tata letak pabrik.

4. Aplikasi
Mesin gambar kawat vertikal terbalik terutama digunakan di sektor -sektor berikut:

Industri kawat baja (baja karbon, baja paduan, baja tahan karat)

Pembuatan Kawat Listrik

Pemrosesan kawat tembaga atau aluminium tugas berat

Produksi untai baja beton pratekan (PC Strand)

Manufaktur kawat pengelasan

Produksi kawat judul dingin

5. Pertimbangan Teknis
A. Bahan kawat dan diameter
Biasanya digunakan untuk diameter kawat dari 5 mm hingga 30 mm, tergantung pada kapasitas mesin.

Ideal untuk bahan yang menggambar keras atau ketika deformasi minimal per pass diperlukan.

B. Seleksi dan keausan mati
Orientasi vertikal membutuhkan cairan yang kuat dan tahan terhadap keausan.

Diperlukan pemantauan konstan untuk mendeteksi keausan dan mencegah ketidakkonsistenan diameter.

C. Motor dan drive
Motor torsi tinggi dan drive frekuensi variabel (VFD) digunakan untuk regulasi kecepatan.

Motor hemat energi dapat mengurangi biaya operasional secara signifikan.

D. Pendinginan dan pelumasan
Kenaikan suhu tinggi karena gesekan membutuhkan pendinginan yang efisien.

Bubuk kering atau pelumas berbasis minyak harus kompatibel dengan dinamika aliran vertikal.

e. Fitur keselamatan
Menjaga terhadap kontak yang tidak disengaja dengan kabel vertikal bergerak.

Sistem berhenti darurat dan sensor beban untuk mencegah over-tensioning.

6. Varian dan Kustomisasi
Mesin kaptan tunggal atau multi-capstan

Gambar basah atau kering

Annealing inline (untuk kawat tembaga atau aluminium)

Sistem transfer koil (otomatis atau manual)

Integrasi dengan peralatan pelurusan atau pemotongan

7. Keterbatasan
Biaya awal yang lebih tinggi dibandingkan dengan mesin horizontal

Mungkin memerlukan jarak vertikal yang lebih tinggi di fasilitas

Tidak ideal untuk menggambar kawat ultra-halus (lebih cocok untuk pengukur kasar)

Penyelarasan mati harus tepat untuk menghindari getaran atau goyangan vertikal

8. Perkembangan Teknologi Terbaru
Kontrol kualitas berbasis AI untuk inspeksi permukaan

Pemantauan yang mendukung IoT untuk pemeliharaan prediktif

Sistem Pelumasan Cerdas untuk Mengoptimalkan Penggunaan dan Dampak Lingkungan

Sistem regenerasi energi untuk memulihkan energi pengereman

Kesimpulan
Mesin gambar kawat vertikal terbalik adalah evolusi yang kuat dalam teknologi produksi kawat. Mekanisme gambar ke atas dan sistem pengambilan yang dibantu gravitasi memberikan manfaat yang jelas dalam menangani kabel besar dan berat, memastikan kualitas produk, mengurangi tekanan mekanik, dan meningkatkan keamanan operator. Karena tuntutan manufaktur bergeser ke arah kinerja yang lebih tinggi dan efisiensi energi, jenis mesin ini terus mendapatkan daya tarik dalam pemrosesan kawat industri berat.

Dengan memahami desain, fungsionalitas, dan aplikasi, produsen dapat memanfaatkan keuntungannya untuk meningkatkan produktivitas, mengurangi limbah, dan meningkatkan efisiensi proses secara keseluruhan.
